在高端石英材料加工行業待得久了，大家應該都清楚，氣相合成出來的石英錠原料，想要做成平整、低缺陷、大尺寸的石英板材、光學基板，單靠初加工遠遠不夠。二次熱成型環節尤為關鍵，而石英槽沉爐，就是撐起這道工序的核心專用高溫設備，也是如今半導體光掩模、高端光學石英制品生產里，繞不開的核心裝備。

平時很多同行朋友只聽過名字，對它的工作邏輯、設備構造、工藝細節還有應用場景都一知半解，今天就用通俗好懂的話，從頭給大家捋清楚石英槽沉爐的方方面面，結合行業實際生產情況，把設備知識講透徹。

一、到底什么是石英槽沉爐

石英槽沉爐，是專門針對高純合成石英玻璃開發的真空高溫成型爐，主要承接石英錠的二次熱加工，行業內也常叫石英槽沉成型爐。

簡單來說，上游 VAD、OVD 工藝產出的原生石英錠，內部會殘留氣泡、內應力，尺寸形態也無法直接適配高端器件使用。石英槽沉爐就是在高溫真空環境下，讓石英原料達到軟化狀態，依靠自重平緩攤平下沉，完成致密化、排氣、整形、退火去應力，最終成型為規整的石英板材、塊材，補齊原生石英原料的性能短板。

和普通高溫?zé)Y(jié)爐不一樣，這款設備全程圍繞石英材料特性定制，從爐體密封、內襯材質、溫控精度到退火流程，全部適配高純石英的加工要求，不會引入額外金屬雜質，是高端石英深加工專屬設備。

二、石英槽沉爐的工作原理

很多人好奇，爐子里到底是怎么完成成型的，說白了核心就是高溫軟化 + 自重槽沉 + 真空排氣 + 慢速退火這一套完整流程。

原生石英錠經過酸洗預處理之后，放入配套的石墨模具內，整體送入爐腔內部。設備先抽取爐腔空氣，形成高真空環境，也可根據工藝需求通入惰性氣體做氣氛保護，隔絕空氣里的雜質與水汽干擾。

隨后爐體開始勻速升溫，工作區間穩定在 1750℃-1860℃，這個溫度剛好超過石英玻璃的軟化臨界點。高溫環境下，石英錠逐漸軟化熔融，在自身重力、輕微工藝壓力的作用下，順著模具內腔緩慢流動、下沉攤開，原料內部殘留的微小氣泡會在真空環境中逐步排出，材料自身結構隨之變得致密均勻。

成型保溫完成后，設備不會直接驟冷，而是按照預設的分段降溫程序緩慢退火。先以低速降溫至中間溫度區間，再進一步緩冷至室溫，最大程度消除石英材料成型過程中產生的內部熱應力，避免后續成品開裂、變形、光學性能不均的問題。整套流程閉環下來，就完成了石英原料從粗錠到高品質板材的轉變。

三、設備基礎結構與硬件配置

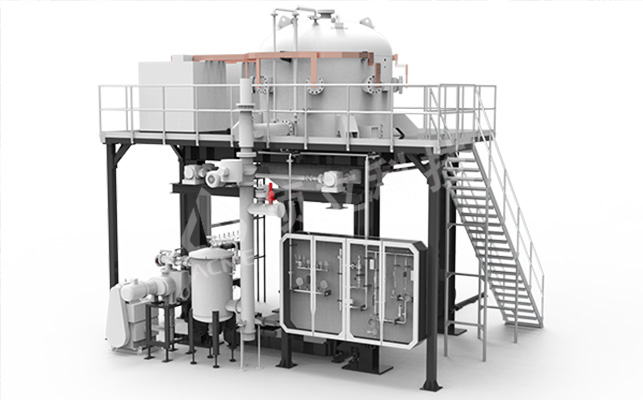

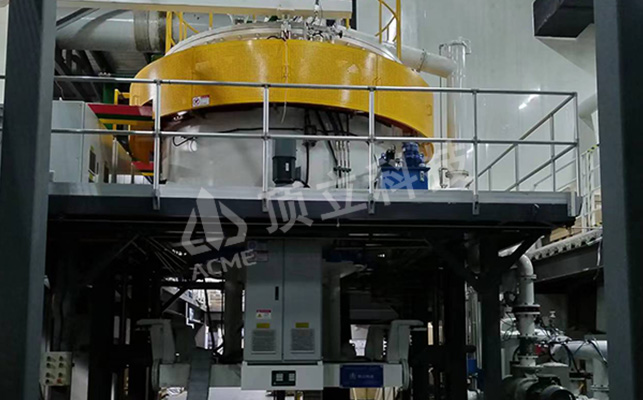

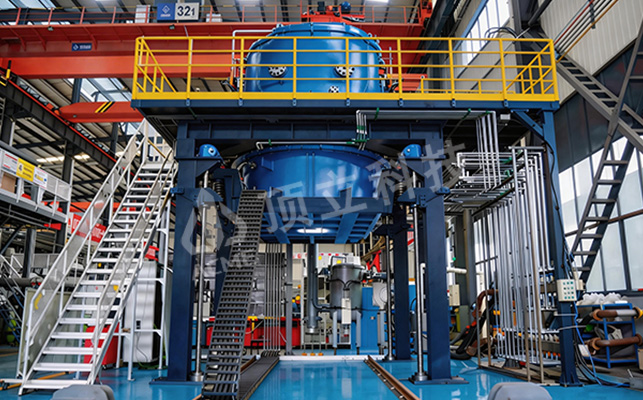

結合行業通用的立式底開式機型來講，石英槽沉爐整體結構劃分清晰，硬件配置貼合高溫高純生產需求，日常運維也比較便捷。

爐體外殼：采用厚重立式圓筒鋼結構，整體密封性強，結構穩固，能夠承受長期高溫作業的環境，同時搭配完善的安全防護結構，保障車間運行安全。

加熱與保溫系統：加熱組件選用高純石墨材質，爐腔內部填充硬質碳?xì)肿龈魺岜貙?，無多余金屬部件接觸加工物料，從源頭減少雜質污染；溫區分層布局合理，爐內熱場分布均勻，控溫精度可達 ±1℃，均溫區間溫差控制穩定。

真空與氣氛系統：搭載高效真空機組，可實現高真空作業環境，同時支持惰性氣體通入、壓力調控，適配不同石英原料的加工氣氛需求，兼顧排氣脫羥與防氧化保護。

模具與物料承載結構：專用高純石墨模具，表面光滑耐溫，配合爐內扶正結構，避免石英熔融成型時偏移、溢料，提升成品表面平整度與原料利用率。

智能控制系統：支持自動、手動雙模式操作，內置完整升溫、保溫、退火曲線程序，全程實時監測爐內溫度、真空度、氣氛壓力，參數可自定義調整，批量生產時工藝重復性較好。

四、實際生產中的工藝優勢

結合一線車間的使用體驗，石英槽沉爐在石英深加工環節，帶來的改善十分直觀，也是它在行業內普及的原因。首先是成品純度有保障。爐體內襯、加熱件均為高純石墨與碳?xì)植馁|(zhì)，加工全程無金屬析出污染，適配 PPB 級高純石英的生產要求，契合半導體、光學領域?qū)Σ牧蠞崈舳鹊膰?yán)苛標準。

其次是材料缺陷少、均勻性佳。真空槽沉工藝可以充分排出原料氣泡，消除內部條紋與殘余應力，成型后的石英材料光學透過率穩定，整體材質均勻性好，后續二次加工損耗更低。

再者適配大尺寸制品加工，設備可支撐 800mm 至 3000mm 區間的大規格石英板材成型，打破小尺寸石英原料的應用局限，滿足大窗口光學件、大面積基板的生產需求。

同時一體化工藝設計省心，不少機型整合了燒結、槽沉、脫羥工序，無需多臺設備分步加工，縮減整體生產時長，減少反復升降溫帶來的能耗，優化車間生產工序排布。

設備運行穩定性較強，標準化溫控程序讓每一批次產品品質一致性更好，減少人工操作誤差，適配規模化連續生產，日常設備維護流程也相對簡單。

五、行業主要應用領域

依托高純、低應力、大尺寸成型的特點，石英槽沉爐的應用覆蓋多個高端制造賽道，也是下游諸多精密器件生產的上游關鍵裝備。

半導體芯片領域：主要用于光掩模版石英基板制備，是芯片制造上游精密襯底加工的核心設備，支撐高端掩?；牡某尚图庸ぁ?/p>

光學與激光行業：生產大尺寸石英光學窗口、棱鏡、激光器件基底，適配激光設備、高端光學儀器的透明結構件用料。

光伏半導體配套：加工石英坩堝、擴散管、承載舟、法蘭等光伏與半導體熱場配套石英配件。

科研與航天領域：服務慣性約束聚變、航空航天特種光學構件研發，適配特種工況下高純石英結構件的成型需求。

六、行業小結

綜合來看，石英槽沉爐不只是一臺簡單的高溫加熱爐，更是高純石英玻璃二次成型的工藝核心裝備。隨著國內半導體、高端光學、光伏產業不斷升級，行業對大尺寸、高潔凈、低缺陷石英材料的需求持續上漲，這類專用成型設備的工藝適配性、穩定性，也在不斷優化迭代。

很多加工企業在石英深加工升級改造時，都會重點考量槽沉設備的熱場設計、真空性能、溫控精度與內襯潔凈度，畢竟設備性能直接決定下游石英成品的品質上限。后續行業也會朝著工序一體化、能耗優化、精細化溫控的方向發展，進一步貼合高端材料制造的生產需求。
